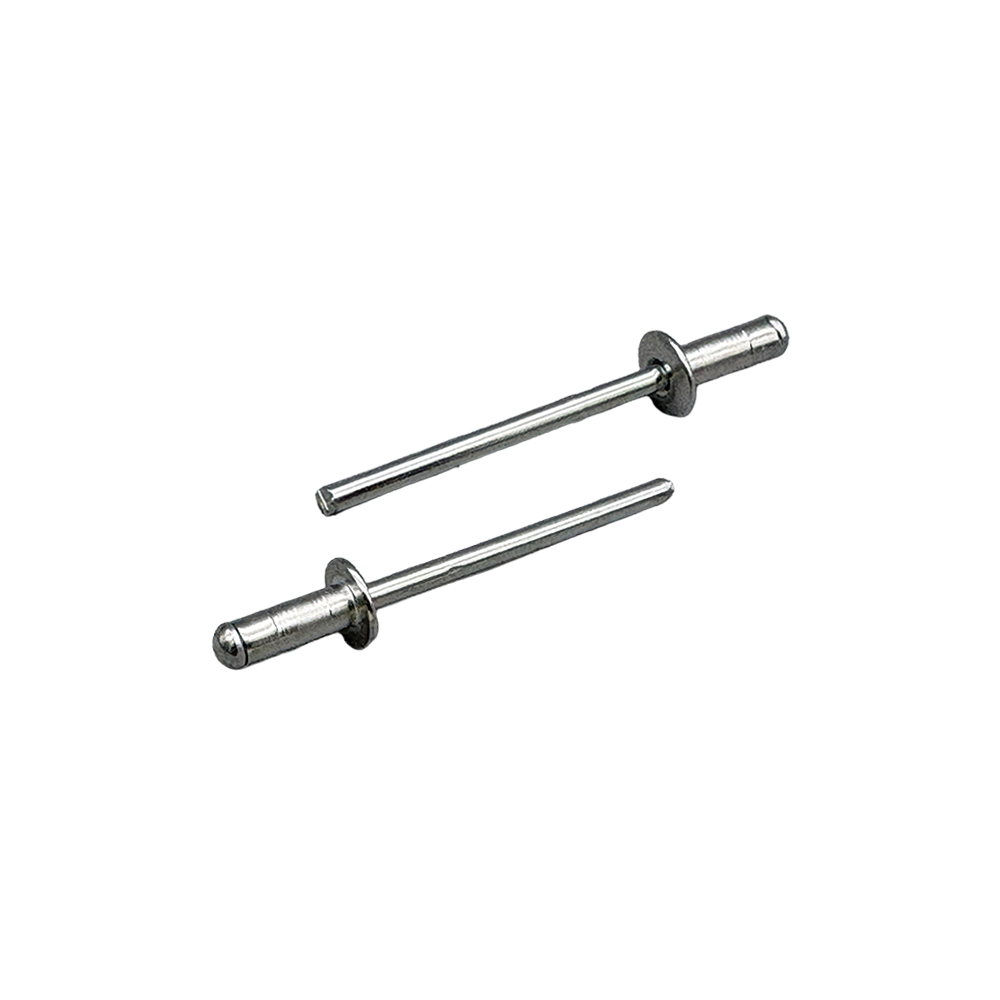

APリベット/AP-A　アルミボディ/スティールマンドレル

APリベット/AP-A　アルミボディ/スティールマンドレル

適正かしめ板厚の範囲が広く、
一種類で広範囲のカシメが可能！

・適正かしめ板厚の範囲が広く、一種類で広範囲のカシメが可能
・気密性に優れ、軟質ボードにも対応
・様々な製品の製造組立に利用可能
・片側から複数の母材をワン・アクションで締結可能
※作業にはエビ印リベッターをご利用下さい

・航空機、船舶、電車、自動車他の各種車輌
・農機具・家具・標識他の看板
・板金・建築・サッシ・インテリア他


●リベットの電食対策資料はこちら⇒PDF（735KB）


Makit ! by DIY FACTORYにて、リベット・リベッターの使い方から
種類まで詳しくご紹介いただいております。こちらからご覧いただけます。

ROHS

仕様

APリベット/AP-A　アルミボディ/スティールマンドレル

品番コード 寸法１ 寸法２ 寸法３ 寸法４ 寸法５ 寸法６ 寸法７ 入数 引張強度（ｋN） せん断強度（ｋN） 参考価格 備考
AP43A φ3.2mm 8.1mm φ6.4mm 1.0mm φ1.90mm 0.8～4.8mm 45mm 1000本 1.23 0.76 ¥4,350 下穴径：φ3.3~3.4mm
AP45A φ3.2mm 12.6mm φ6.4mm 1.0mm φ1.90mm 4.0～8.0mm 45mm 1000本 1.23 0.76 ¥5,290 下穴径：φ3.3~3.4mm
AP54A φ4.0mm 10.3mm φ8.0mm 1.2mm φ2.40mm 1.2～6.4mm 45mm 1000本 1.74 1.22 ¥5,870 下穴径：φ4.1～4.2mm
AP64A φ4.8mm 10.5mm φ9.5mm 1.5mm φ2.92mm 1.6～6.4mm 50mm 500本 2.36 1.58 ¥4,340 下穴径：φ4.9～5.0mm
AP66A φ4.8mm 15.8mm φ9.5mm 1.5mm φ2.92mm 4.8～11.4mm 50mm 500本 2.36 1.58 ¥5,050 下穴径：φ4.9～5.0mm
AP68A φ4.8mm 19.5mm φ9.5mm 1.5mm φ2.92mm 6.4～12.8mm 60mm 500本 2.36 1.58 ¥5,740 下穴径：φ4.9～5.0mm

!使用上のご注意

・適正カシメ板厚･下穴径は当社指定寸法を守り、安全率を十分に考慮して施工してください
・作業前に必ず、ご使用になるリベッターの取扱説明書をよくお読みください

!表記数値のご注意

※ 寸法・重量などは公称値ですので、多少の数値の上下があります。
※ 改良の為、仕様等を予告なく変更することがあります。
※ 記載の価格は｢参考価格｣で消費税は含まれておりません。
ご購入の際はLOBSTER(エビ印)商品の取扱店にご確認ください。
