STロック CNSH-P

STロック CNSH-P

ボルトとブラインドリベット
両方の特徴を合わせ持つ
STロックが、便利なパック入りに!!

【国土交通大臣認定品について】
  長年ご愛用いただきましたSTロックの国土交通大臣認定品の生産 および販売は2020年3月を
もちまして販売を終了させていただき ました。

なお、現行品も大臣認定品と性能および品質管理体制は同じですので、引き続きご愛顧を賜り
ますようお願い申し上げます。

〔使用用途〕
・ワンサイドセッティング ⇒ 裏側に手が入らない状況でも片側から高強度締結が可能
・簡単&スピード締結 ⇒ 専用工具の使用で、誰でも手軽に高強度締結が可能
・強力な締結力 ⇒ ブラインドリベットとは比較にならない高強度を発揮
・母材表面を傷つけない ⇒ 母材表面に対して締結中に動く部分なし
・美しく重厚な外観形状 ⇒ 高い意匠性により仕上げパネルも後施工可能
・鉄骨系住宅各種梁接合、物流機器トラス接合、各種蝶番接合
・鉄骨階段、道路施設関係製品、受配電板筺体
・シロッコファン、輸送用機器(トラック・自動車等)他


(写真左:STロックで締結された被締結材部分)
(写真右:バルジ形成された締結後の裏面の状態)

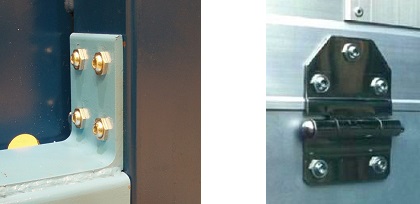

(写真左:鉄骨施工例、右:蝶番施工例)

★STロックの施工には専用工具の
アタッチメントSTロックナットランナーをご使用ください。




ROHS

取扱店情報

販売価格等は取扱店まで
お気軽にお問い合わせください。

仕様

STロック CNSH-P

品番 寸法1 寸法2 寸法3 寸法4 寸法5 寸法6 入数 引張強度(kN) せん断強度(kN) 参考価格 備考
CNSH109P φ10mm 31.0mm 24.0mm 6.5mm 3.0mm 7~9mm 12本 16.5 27.5 \4,090 下穴径:φ10.2~10.5mm
CNSH1013P φ10mm 36.0mm 28.0mm 6.5mm 3.0mm 11~13mm 10本 16.5 27.5 \4,090 下穴径:φ10.2~10.5mm
CNSH1016P φ10mm 37.5mm 31.0mm 6.5mm 3.0mm 14~16mm 8本 16.5 27.5 \4,090 下穴径:φ10.2~10.5mm

!使用上のご注意

・ご使用の際には、取扱説明書と使用上の注意事項をよく読んで、ご理解いただいた上でご使用下さい。
・施工条件をよく考慮してご使用下さい。

!表記数値のご注意

※ 寸法・重量などは公称値ですので、多少の数値の上下があります。
※ 改良の為、仕様等を予告なく変更することがあります。
※ 記載の価格は「参考価格」で消費税は含まれておりません。
ご購入の際はLOBSTER(エビ印)商品の取扱店にご確認ください。
