Air riveter R1A1PL

Air riveter R1A1PL

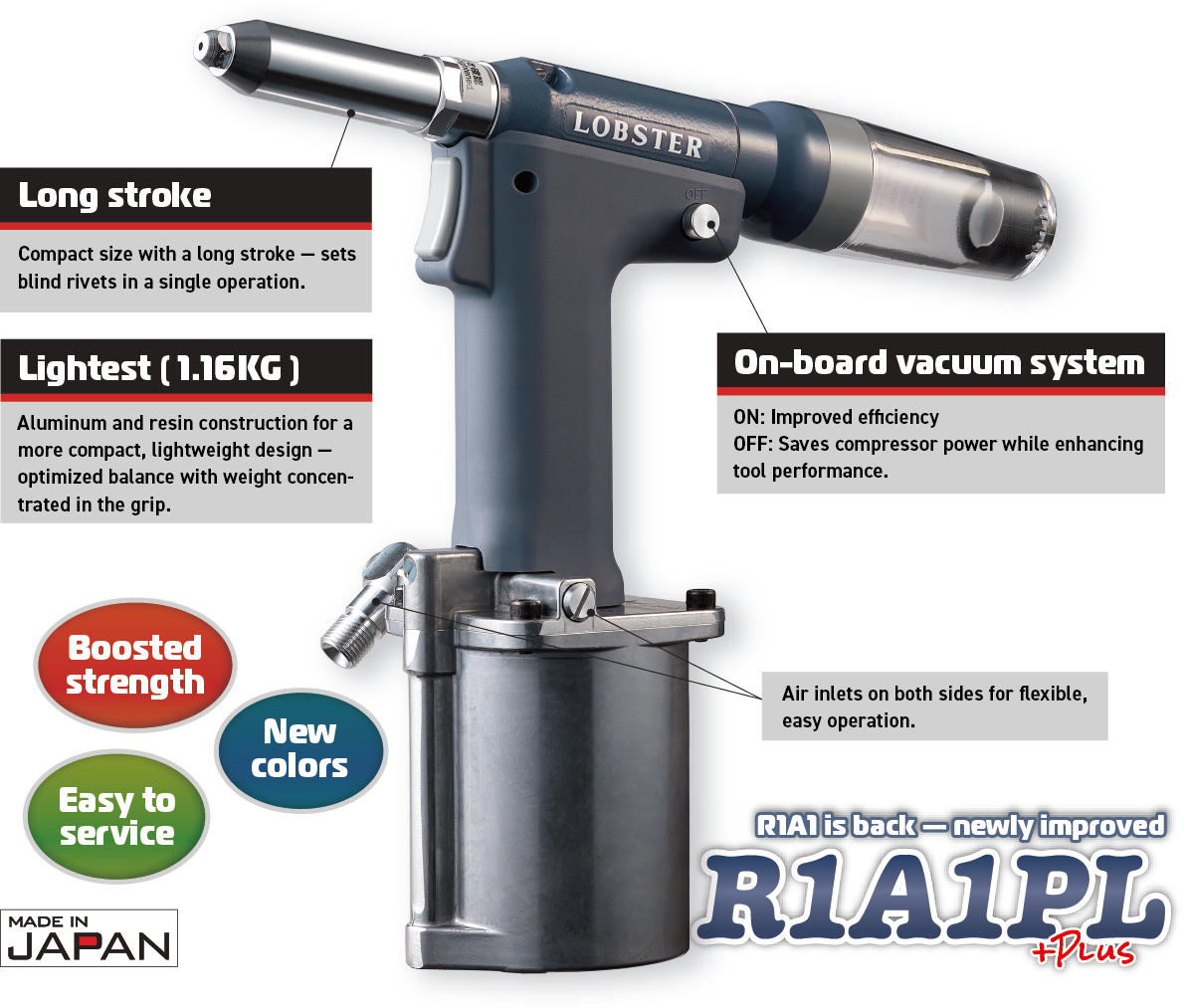

・The ultimate evolution of a standard model
・Lightest in its class

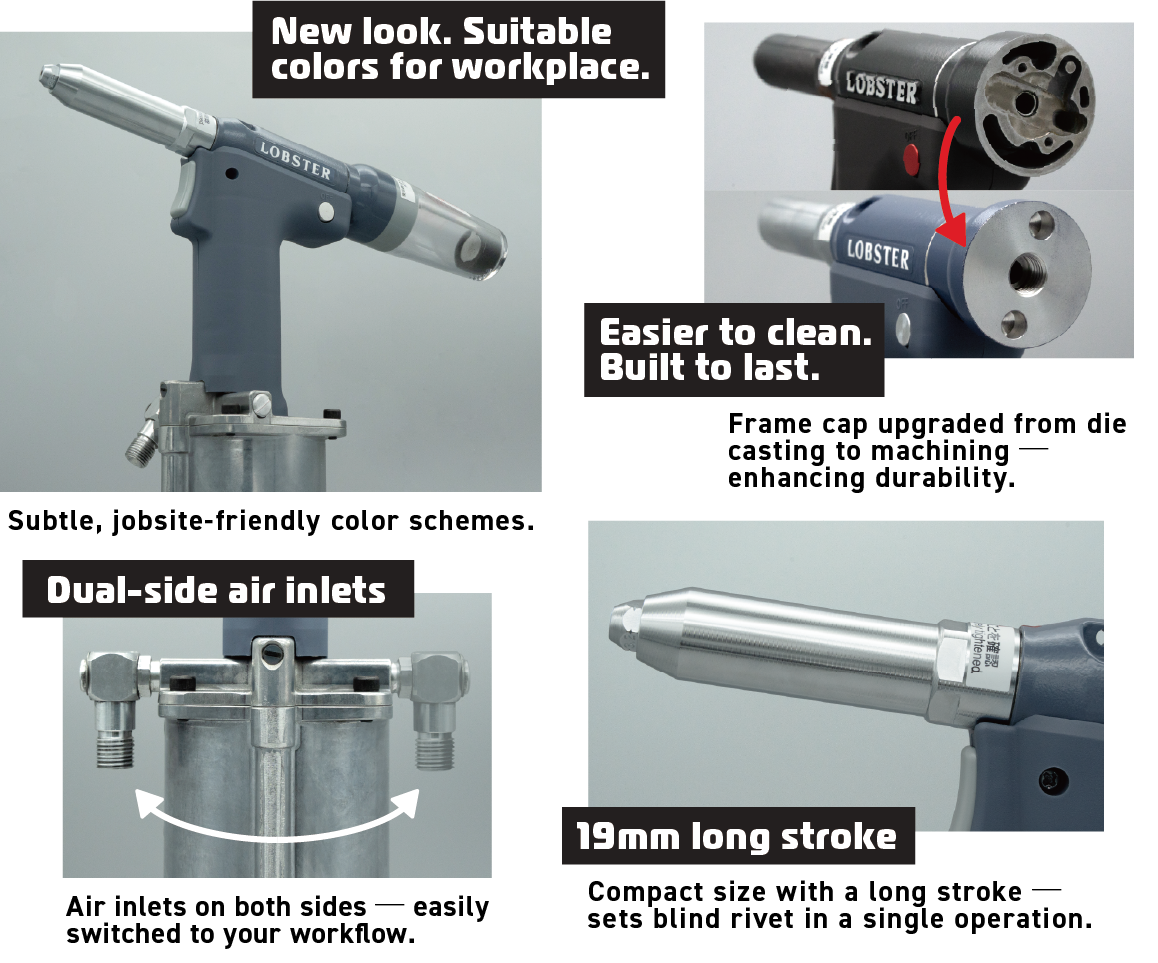

・Long-stroke design eliminates double-cutting loss
・Equipped with vacuum suction and discharge function (with ON/OFF switch)

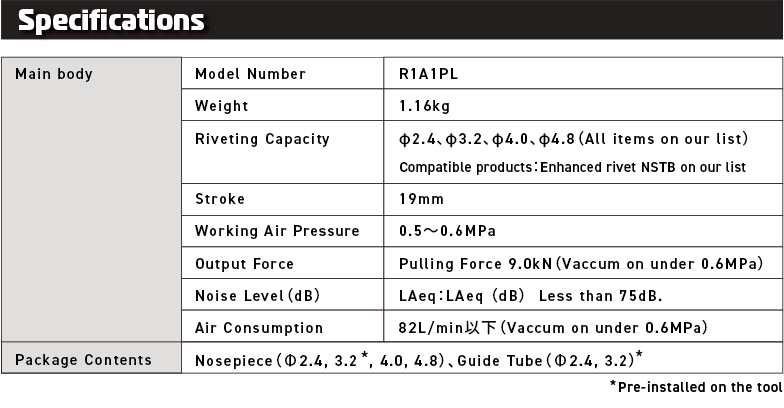

Model No Model No. R1A1PL
Product weight 1.16kg
User range　 Φ2.4、Φ3.2、Φ4.0、Φ4.8（All type listed in Lobtex catalog）
*Optional support：High-strength rivets NSTB
Stroke 19mm
Used air pressure 0.5~0.6MPa
Output 9.0kN（Traction power at 0.6MPa）
Sound Pressure level (Lpa)　75dB
Air Consumption Max. 82 L/min （Suction at 0.6MPa）
JAN Code 4963202016605
Package Item　 nosepiece（Φ2.4、Φ3.2※、Φ4.0、Φ4.8）、guide tube（Φ2.4、Φ3.2）※
※Factory-installed on the main unit

★Click here to download the instruction manual.
　　　↓ ↓ ↓
Download(R1A1PL)
本体 品番 R1A1PL
重量 1.16kg
リベット使用範囲　 Φ2.4、Φ3.2、Φ4.0、Φ4.8（当社カタログ全材質）
オプション対応：高強度リベット 当社NSTB
ストローク 19mm
使用空気圧力 0.5~0.6MPa
出力 工具引張力 9.0kN（空気圧0.6MPa、吸引時）
騒音レベル 等価騒音レベルLAeq　75dB以下
空気使用量 1分当たりの空気使用量 82 L/min以下（空気圧0.6MPa、吸引時）
JANコード 4963202016605
セット内容　 ノーズピース（Φ2.4、Φ3.2※、Φ4.0、Φ4.8）、ガイドチューブ（Φ2.4、Φ3.2用）※
※出荷時本体装着済
本体 品番 R1A1PL
重量 1.16kg
リベット使用範囲　 Φ2.4、Φ3.2、Φ4.0、Φ4.8（当社カタログ全材質）
オプション対応：高強度リベット 当社NSTB
ストローク 19mm
使用空気圧力 0.5~0.6MPa
出力 工具引張力 9.0kN（空気圧0.6MPa、吸引時）
騒音レベル 等価騒音レベルLAeq　75dB以下
空気使用量 1分当たりの空気使用量 82 L/min以下（空気圧0.6MPa、吸引時）
JANコード 4963202016605
セット内容　 ノーズピース（Φ2.4、Φ3.2※、Φ4.0、Φ4.8）、ガイドチューブ（Φ2.4、Φ3.2用）※
※出荷時本体装着済

仕様

Air riveter R1A1PL

品番コード 商品重量 寸法１ 寸法２ 寸法３ 寸法４ 寸法５ 寸法６ 寸法７ 寸法８ 寸法９ 寸法１０ 使用範囲 使用エアー圧（MPa） 参考価格
R1A1PL 1160g 297mm 265mm 106mm 35mm 89.5mm 72.5mm Φ77mm Φ42mm Φ21mm 6.5mm Φ2.4・3.2・4.0・4.8mm 0.5～0.6 オープン価格

!使用上のご注意

・Be sure to read the instruction Manual and important Usage Advisery carefully and make sure that you understand them thoroughly before using this tool.
・Be sure to use under condition of construction.
・At the time of the attention and the activity in case of application, wear an eye protector.

!表記数値のご注意

※ 寸法・重量などは公称値ですので、多少の数値の上下があります。
※ 改良の為、仕様等を予告なく変更することがあります。
※ 記載の価格は｢参考価格｣で消費税は含まれておりません。
ご購入の際はLOBSTER(エビ印)商品の取扱店にご確認ください。
