ちょっとナッター HNC04R(05R)(06R)

ちょっとナッター HNC04R(05R)(06R)

お手軽にローレットナットが使用可能
安価なキットが登場!

・ナットとリベットの良いところ取り!
・タップ立ての難しい薄板に
・裏側に手が届かないパイプや角パイプなどの閉鎖断面に
・溶接ができないプラスチック板にも片側から施工可能
・本体には、作業時にレンチから落ちにくいストッパーゴム付き


Makit ! by DIY FACTORYにて、ご紹介いただいております。
⇒ こちら からご覧いただけます。



ROHS

取扱店情報

販売価格等は取扱店まで
お気軽にお問い合わせください。

仕様

ちょっとナッター HNC04R(05R)(06R)

品番 寸法1 寸法2 寸法3 寸法4 寸法5 セット内容 せん断強度(kN) トルク強度(N・m) 適合(適用)ネジ 参考価格 備考
HNC04R 11.3mm 9.0mm 6.0mm 0.8mm 0.5~2.5mm スティール製ナットNSD4MR 10個
/ M4用ナッター本体 1個
/ 六角穴付マンドレル(対辺3mm) 1個
5.4 5.9 M4x0.7 \1,280 下穴径:φ6.1mm
HNC05R 12.5mm 10.0mm 7.0mm 1.0mm 0.5~2.5mm スティール製ナットNSD5MR 8個
/ M5用ナッター本体 1個
/ 六角穴付マンドレル(対辺4mm) 1個
8.5 9.3 M5x0.8 \1,280 下穴径:φ7.1mm
HNC06R 16.0mm 13.0mm 9.0mm 1.5mm 1.0~3.5mm スティール製ナットNSD6MR 6個
/ M6用ナッター本体 1個
/ 六角穴付マンドレル(対辺5mm) 1個
14.1 17.6 M6x1.0 \1,280 下穴径:φ9.1mm

商品関連動画

  • イメージ①

    イメージ①

  • イメージ②

    イメージ②

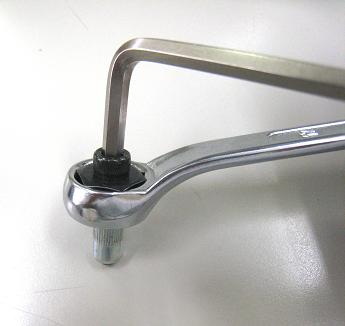

  • イメージ③

    イメージ③

!使用上のご注意

・作業前に必ず、取扱説明書をよくお読みいただき、十分理解された上で正しくご使用ください。
・締め過ぎにご注意下さい。エビローレットナットのネジ部を破損する恐れがあります。
・エビローレットナットの適正かしめ板厚内でご使用下さい。適正かしめ板厚を外れると十分な性能を発揮しません。
・下穴径にご注意下さい。大きすぎると、緩み・ガタツキの原因となります。
・「ちょっとナッター」は同梱のエビローレットナット用です。他のブラインドナットは使用できない可能性があります。
・「ちょっとナッター」は簡易ブラインドナット取付工具です。安全上重要な部位には適正なストローク調整のできるナッター等をご使用下さい。

!表記数値のご注意

※ 寸法・重量などは公称値ですので、多少の数値の上下があります。
※ 改良の為、仕様等を予告なく変更することがあります。
※ 記載の価格は「参考価格」で消費税は含まれておりません。
ご購入の際はLOBSTER(エビ印)商品の取扱店にご確認ください。
