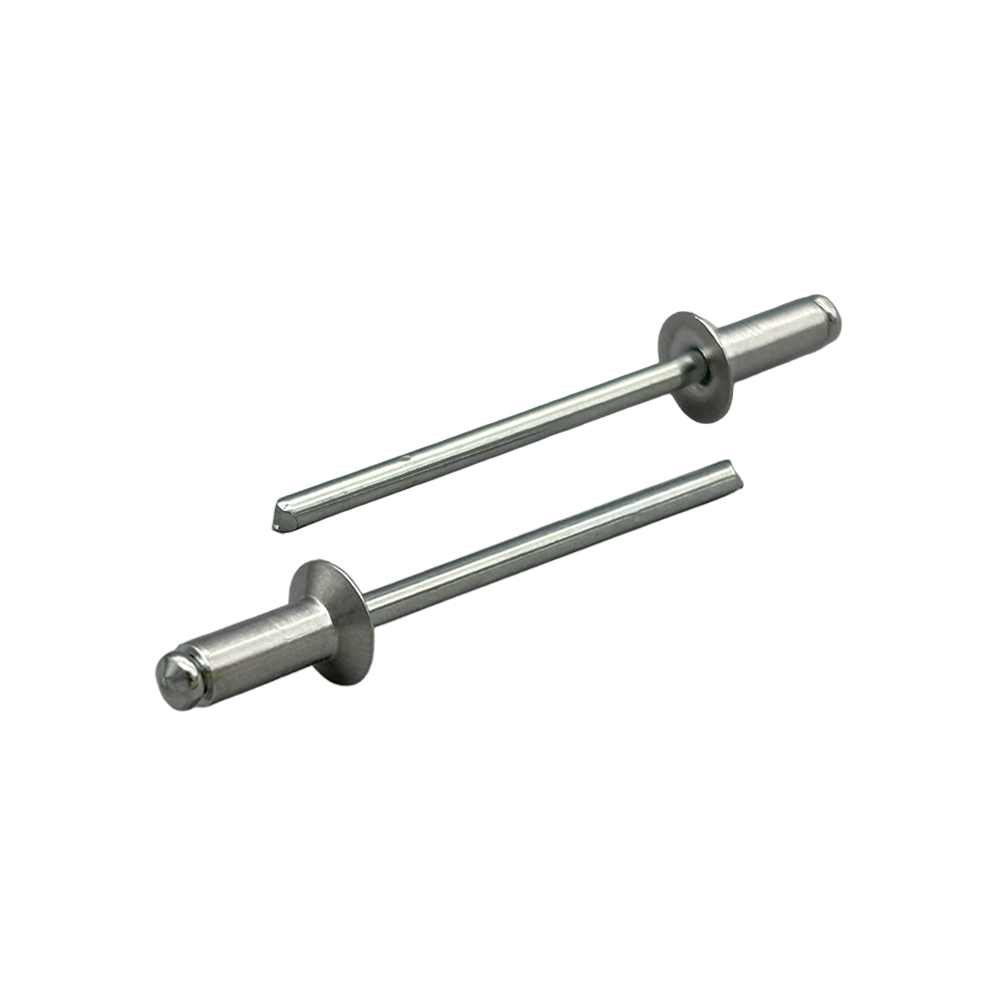

ブラインドリベット(皿頭)/NSA-KA アルミボディ/スティールマンドレル

ブラインドリベット(皿頭)/NSA-KA アルミボディ/スティールマンドレル

皿頭だから
表面を平らに保てて綺麗！

・様々な製品の製造組立に利用可能
・片側から複数の母材をワン・アクションで締結可能！
※ 作業にはエビ印リベッターをご使用ください。

・航空機、船舶、電車、自動車他の各種車輌
・農機具・家具・標識他の看板
・板金・建築・サッシ・インテリア他


●リベットの電食対策資料はこちら⇒PDF（735KB）

【入数展開】
　多・ECO box入りはこちら
　少・ECOパック入りはこちら

　
Makit ! by DIY FACTORYにて、リベット・リベッターの使い方から
種類まで詳しくご紹介いただいております。こちらからご覧いただけます。

ROHS

仕様

ブラインドリベット(皿頭)/NSA-KA アルミボディ/スティールマンドレル

品番コード 寸法１ 寸法２ 寸法３ 寸法４ 寸法５ 寸法６ 寸法７ 入数 引張強度（ｋN） せん断強度（ｋN） 参考価格 備考
NSA32KA φ2.4mm 5.7mm φ4.7mm 0.9mm φ1.48mm 1.1～3.2mm 35mm 1000本 0.69 0.43 ¥4,990 下穴径：φ2.5～2.6mm
NSA34KA φ2.4mm 8.9mm φ4.7mm 0.9mm φ1.48mm 3.2～6.4mm 40mm 1000本 0.69 0.43 ¥5,390 下穴径：φ2.5～2.6mm
NSA41KA φ3.2mm 4.9mm φ6.4mm 1.1mm φ1.83mm 1.3～1.6mm 40mm 1000本 1.46 0.86 ¥4,240 下穴径：φ3.3～3.4mm
NSA42KA φ3.2mm 6.5mm φ6.4mm 1.1mm φ1.83mm 1.6～3.2mm 40mm 1000本 1.46 0.86 ¥4,390 下穴径：φ3.3～3.4mm
NSA43KA φ3.2mm 8.1mm φ6.4mm 1.1mm φ1.83mm 3.2～4.8mm 40mm 1000本 1.46 0.86 ¥4,560 下穴径：φ3.3～3.4mm
NSA44KA φ3.2mm 9.7mm φ6.4mm 1.1mm φ1.83mm 4.8～6.4mm 40mm 1000本 1.46 0.86 ¥4,800 下穴径：φ3.3～3.4mm
NSA45KA φ3.2mm 11.3mm φ6.4mm 1.1mm φ1.83mm 6.4～8.0mm 45mm 1000本 1.46 0.86 ¥5,510 下穴径：φ3.3～3.4mm
NSA46KA φ3.2mm 12.9mm φ6.4mm 1.1mm φ1.83mm 8.0～9.6mm 45mm 1000本 1.46 0.86 ¥6,350 下穴径：φ3.3～3.4mm
NSA47KA φ3.2mm 15.4mm φ6.4mm 1.1mm φ1.83mm 9.6～11.2mm 45mm 1000本 1.46 0.86 ¥6,740 下穴径：φ3.3～3.4mm
NSA48KA φ3.2mm 17.1mm φ6.4mm 1.1mm φ1.83mm 11.2～12.8mm 50mm 1000本 1.46 0.86 ¥7,120 下穴径：φ3.3~3.4mm
NSA52KA φ4.0mm 7.3mm φ8.0mm 1.4mm φ2.23mm 1.6～3.2mm 40mm 1000本 2.09 1.35 ¥5,560 下穴径：φ4.1～4.2mm
NSA53KA φ4.0mm 8.9mm φ8.0mm 1.4mm φ2.23mm 3.2～4.8mm 40mm 1000本 2.09 1.35 ¥6,040 下穴径：φ4.1～4.2mm
NSA54KA φ4.0mm 10.5mm φ8.0mm 1.4mm φ2.23mm 4.8～6.4mm 45mm 1000本 2.09 1.35 ¥6,130 下穴径：φ4.1～4.2mm
NSA55KA φ4.0mm 12.1mm φ8.0mm 1.4mm φ2.23mm 6.4～8.0mm 45mm 1000本 2.09 1.35 ¥6,800 下穴径：φ4.1～4.2mm
NSA56KA φ4.0mm 13.7mm φ8.0mm 1.4mm φ2.23mm 8.0～9.6mm 45mm 1000本 2.09 1.35 ¥7,310 下穴径：φ4.1～4.2mm
NSA57KA φ4.0mm 15.3mm φ8.0mm 1.4mm φ2.23mm 9.6～11.2mm 50mm 1000本 2.09 1.35 ¥7,590 下穴径：φ4.1～4.2mm
NSA58KA φ4.0mm 16.9mm φ8.0mm 1.4mm φ2.23mm 11.2～12.8mm 50mm 1000本 2.09 1.35 ¥7,880 下穴径：φ4.1～4.2mm
NSA62KA φ4.8mm 8.1mm φ9.5mm 1.6mm φ2.63mm 1.8～3.2mm 43mm 1000本 3.25 2.01 ¥8,860 下穴径：φ4.9～5.0mm
NSA63KA φ4.8mm 9.7mm φ9.5mm 1.6mm φ2.63mm 2.4～4.8mm 43mm 1000本 3.25 2.01 ¥9,210 下穴径：φ4.9～5.0mm
NSA64KA φ4.8mm 11.3mm φ9.5mm 1.6mm φ2.63mm 3.2～6.4mm 45mm 1000本 3.25 2.01 ¥9,570 下穴径：φ4.9～5.0mm
NSA65KA φ4.8mm 12.9mm φ9.5mm 1.6mm φ2.63mm 4.8～8.0mm 50mm 500本 3.25 2.01 ¥5,290 下穴径：φ4.9～5.0mm
NSA66KA φ4.8mm 14.5mm φ9.5mm 1.6mm φ2.63mm 6.4～9.6mm 50mm 500本 3.25 2.01 ¥5,740 下穴径：φ4.9～5.0mm
NSA67KA φ4.8mm 16.1mm φ9.5mm 1.6mm φ2.63mm 9.6～11.2mm 50mm 500本 3.25 2.01 ¥6,040 下穴径：φ4.9～5.0mm
NSA68KA φ4.8mm 17.7mm φ9.5mm 1.6mm φ2.63mm 9.5～12.8mm 55mm 500本 3.25 2.01 ¥6,340 下穴径：φ4.9～5.0mm
NSA610KA φ4.8mm 21.2mm φ9.5mm 1.6mm φ2.63mm 12.8～16.0mm 55mm 500本 3.25 2.01 ¥6,990 下穴径：φ4.9～5.0mm

!使用上のご注意

・適正カシメ板厚･下穴径は当社指定寸法を守り、安全率を十分に考慮して施工してください。
・作業前に必ず、ご使用になるリベッターの取扱説明書をよくお読みください。

!表記数値のご注意

※ 寸法・重量などは公称値ですので、多少の数値の上下があります。
※ 改良の為、仕様等を予告なく変更することがあります。
※ 記載の価格は｢参考価格｣で消費税は含まれておりません。
ご購入の際はLOBSTER(エビ印)商品の取扱店にご確認ください。
