エアーリベッターR2A1/R2A2

エアーリベッターR2A1/R2A2

強さと優しさを兼ね備えた次世代エアーリベッター誕生!

・握りやすさを形にした2色成形樹脂グリップ
・エアー供給口が左右交換可能
・ロングストローク(R2A1:19mm R2A2:25mm)
・シリンダーカップに保護カバーを装着
・マンドレル飛び出し防止シャッター搭載

※R2A2は2024年6月21日発売予定

【商品の特長】

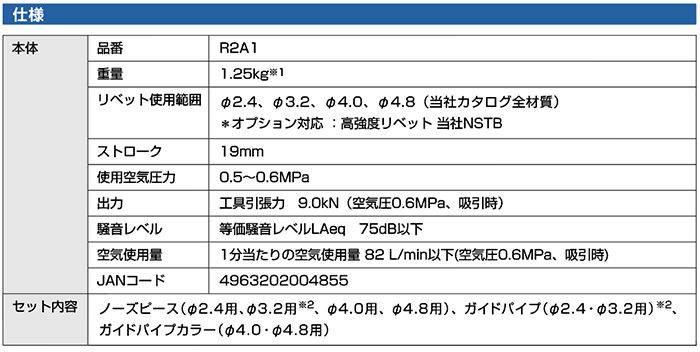

【仕様】


本体 品番 R2A1
重量 1.25kg ※1
リベット使用範囲  Φ2.4、Φ3.2、Φ4.0、Φ4.8(当社カタログ全材質)オプション対応:高強度リベット 当社NSTB
ストローク 19mm
使用空気圧力 0.5~0.6MPa
出力 工具引張力 9.0kN(空気圧0.6MPa、吸引時)
騒音レベル 等価騒音レベルLAeq 75dB以下
空気使用量 1分当たりの空気使用量 82 L/min以下(空気圧0.6MPa、吸引時)
JANコード 4963202004855
セット内容   ノーズピース(Φ2.4、Φ3.2※2、Φ4.0、Φ4.8)、ガイドパイプ(Φ2.4、Φ3.2用※2)、ガイドパイプカラー(Φ4.0、Φ4.8用)

本体 品番 R2A2
重量 2.0kg ※1
リベット使用範囲  Φ4.8、Φ6.4(当社カタログ全材質)オプション対応:高強度リベット 当社Sリベット
ストローク 25mm
使用空気圧力 0.5~0.6MPa
出力 工具引張力 18.5kN(空気圧0.6MPa、吸引時)
騒音レベル 等価騒音レベルLAeq 80dB以下
空気使用量 1分当たりの空気使用量 105 L/min以下(空気圧0.6MPa、吸引時)
JANコード 4963202004862
セット内容  ノーズピース(φ4.8用、φ6.4用※2)

※1…カップカバーを除く重量
※2…出荷時本体装着済

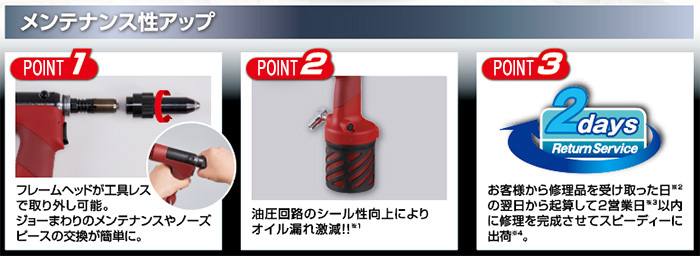

※1…100万回のストローク試験後、ストローク減少量0.2mm以下
※2…メンテナンスセンターに到着した日
※3…弊社の営業日にて換算(平日9:00~17:30、土日祝休み、夏・冬季休暇あり)
※4…メンテナンスセンターより発送元へ集荷。お客様へのお届けは流通経路により異なりますので、修理依頼先にてご確認ください。

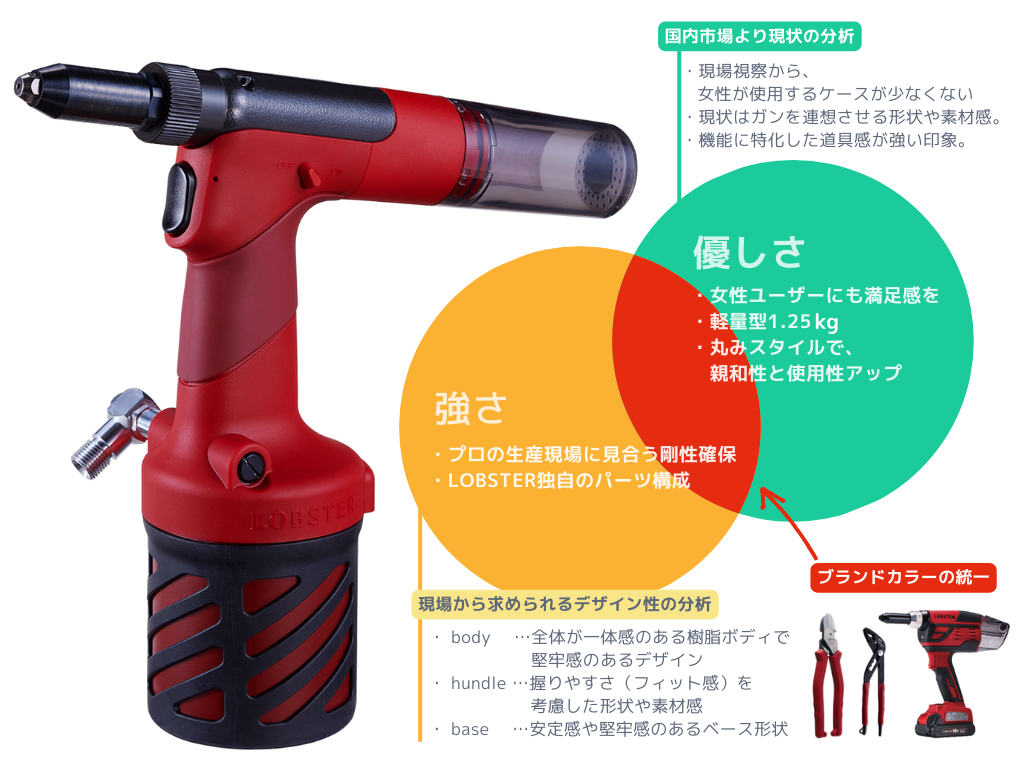

【デザインへの拘り】

強さと優しさを兼ね備えたデザイン
『機能美(機能:使い易さ&デザイン:美しさ)』に拘り、男性にも女性にも優しい商品に拘りました。










【取扱説明書・リーフレット】

 R2A1取扱説明書 / R2A2取扱説明書

エアーリベッターR2A1 タンクケース交換対応に関するお詫びとお知らせ
エアーリベッターR2A1 同梱かんたんガイドの誤表記についてのお詫びとお知らせ



ROHS

仕様

エアーリベッターR2A1/R2A2

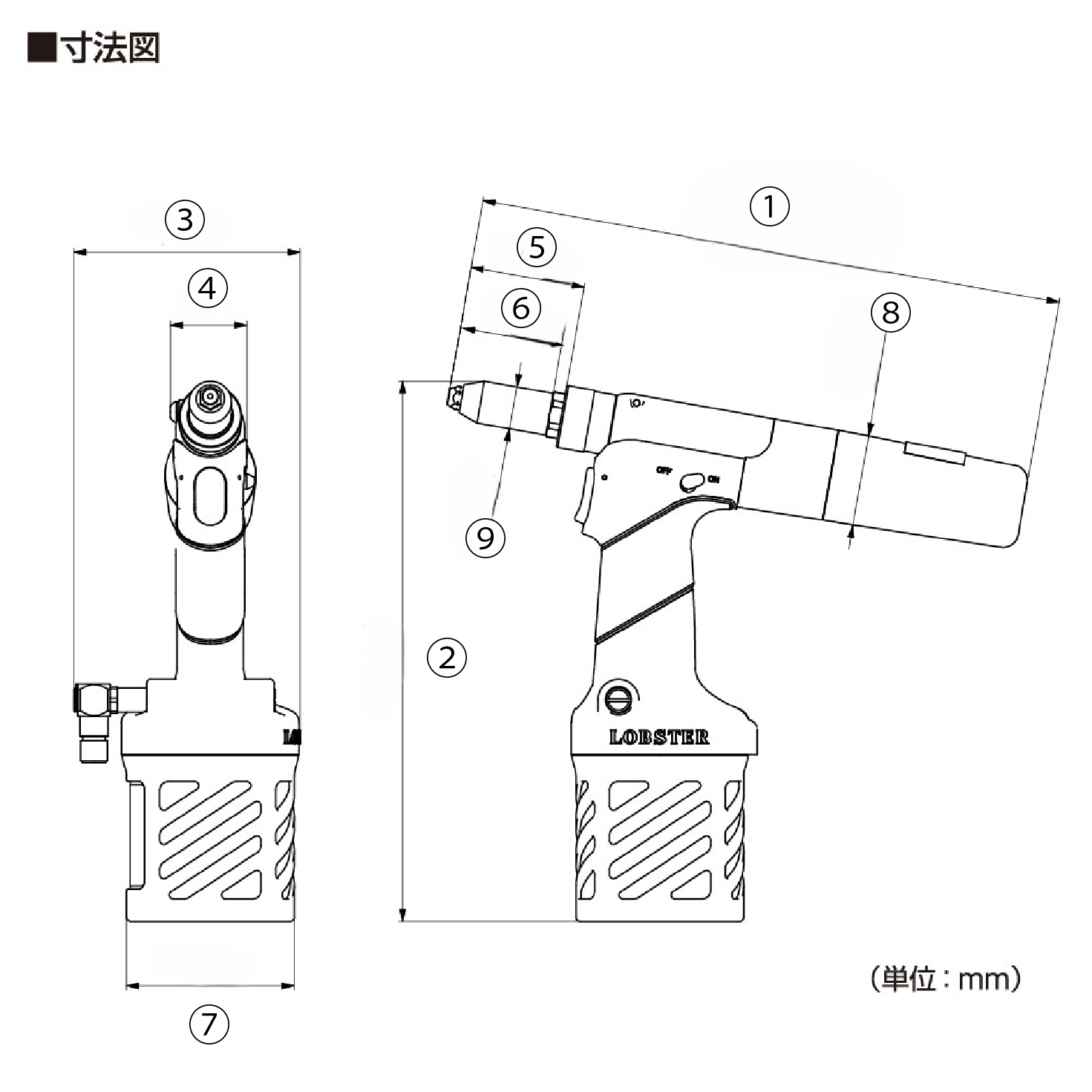

品番 商品重量 寸法1 寸法2 寸法3 寸法4 寸法5 寸法6 使用範囲 使用エアー圧(MPa) 工具引張力(kN) 参考価格
R2A1 1.25kg 290mm 267mm 112mm 38mm 57mm 51mm φ2.4・3.2・4.0・4.8mm 0.5~0.6 9.0 ¥110,000
R2A2 2.0kg 331mm 318mm 143mm 44mm 69mm 63mm φ4.8・6.4mm 0.5~0.6 18.5 ¥191,940

商品関連動画

!使用上のご注意

・必ずタンクユニットを取り付けてお使いください。また、使用中は保護めがねを着用してください。
・作業前に必ず、取扱説明書をよくお読みいただき、十分理解された上で正しくご使用ください。
・使用空気圧 0.5~0.6MPa(5~6kgf/c㎡)を守ってください。使用空気圧を超えて使用しますと事故や怪我の恐れがあります。

!表記数値のご注意

※ 寸法・重量などは公称値ですので、多少の数値の上下があります。
※ 改良の為、仕様等を予告なく変更することがあります。
※ 記載の価格は「参考価格」で消費税は含まれておりません。
